Yksinkertaisen aurinkosuotimen rakentaminen

Juha Ojanperä:

Havaitakseen turvallisesti maaliskuun 20. päivän auringonpimennystä, tarvitsee havaitsija turvallisen tavan auringon havaitsemiseen. Turvallinen tapa pimennyksen havaitsemiseen on joko projisointimenetelmä tai pimennyksen katsominen aurinkosuotimen läpi. Esittelen tässä yksinkertaisen menetelmän aurinkosuotimen tekemiseen. Tällä tavalla voi tehdä aurinkosuotimen esimerkiksi kaukoputkelle, kiikareille tai kameran objektiiville.

Tässä artikkelissa esittelen aurinkosuotimen tekeisen vaiheet kaukoputkelle. Samoja ohjeita noudattaen voit kuitenkin tehdä suotimen myös esimerkiksi kameran objektiiville tai kiikareille. Tämänkaltaisen suotimen tekemisessä AstroSolar-suodinkalvo on suositeltava vaihtoehto. Kalvoa käyttäessä on tärkeää, että kalvo on mahdollisimman sileä ja rypytön, ja että siinä on mahdollisimman vähän jännitystiloja. Tällöin kalvo pysyy hyvässä kunnossa pitkään ja sen käyttäminen on turvallista.

Tarvikkeet aurinkosuotimen tekemiseen:

• Aurinkosuodinkalvoa, esimerkiksi AstroSolaria
• Kartonkia
• Liimaa
• Teippiä
• Sakset
• Puukko tai veitsi
• Viivotin
• Mittanauha

Vaihe 1

Mittaa havaintovälineesi objektiivipään halkaisija ja ympärysmitta. Piirrä objektiivipään halkaiaijaa vastaava ympyrä kahdelle kartonginpalalle. Määritä kartonginkappaleen keskipiste vetämällä viivat kartonginpalan kulmasta kulmaan. Keskipiste on siinä, missä viivat kohtaavat. Piirrä kartoninpaloille ympyrä, joka vastaa havaintovälineesi objektiivipään halkaisijaa.

Kuva 1. Ympyrän piirtäminen kartonkiin harpin ja lyijykynän avulla. Ympyrän halkaisija vastaa havaintovälineesi objektiivipään halkaisijaa.

Vaihe 2

Leikkaa ympyrän ääriviivoja myöten reiät molempiin kartonginpaloihin. Leikkaamisen voi tehdä esim. puukolla tai veitsellä.

Kuva 2. Reiän leikkaaminen kartonkiin. Reiän halkaisija vastaa havaintovälineesi objektiivipään halkaisijaa.

Vaihe 3.

Leikkaa sellainen kartonginpala, jonka pitkä sivu vastaa havaintovälineesi objektiivipään ympärysmittaa. Jos sinulla on käytössäsi vain pieniä kartonkiarkkeja, kuten minulla tässä esimerkissä, joudut tekemään tämän kartonginpalan kahdesta pienemmästä palasta teippaamalla ne yhteen, kuten kuvasta 3 käy ilmi.

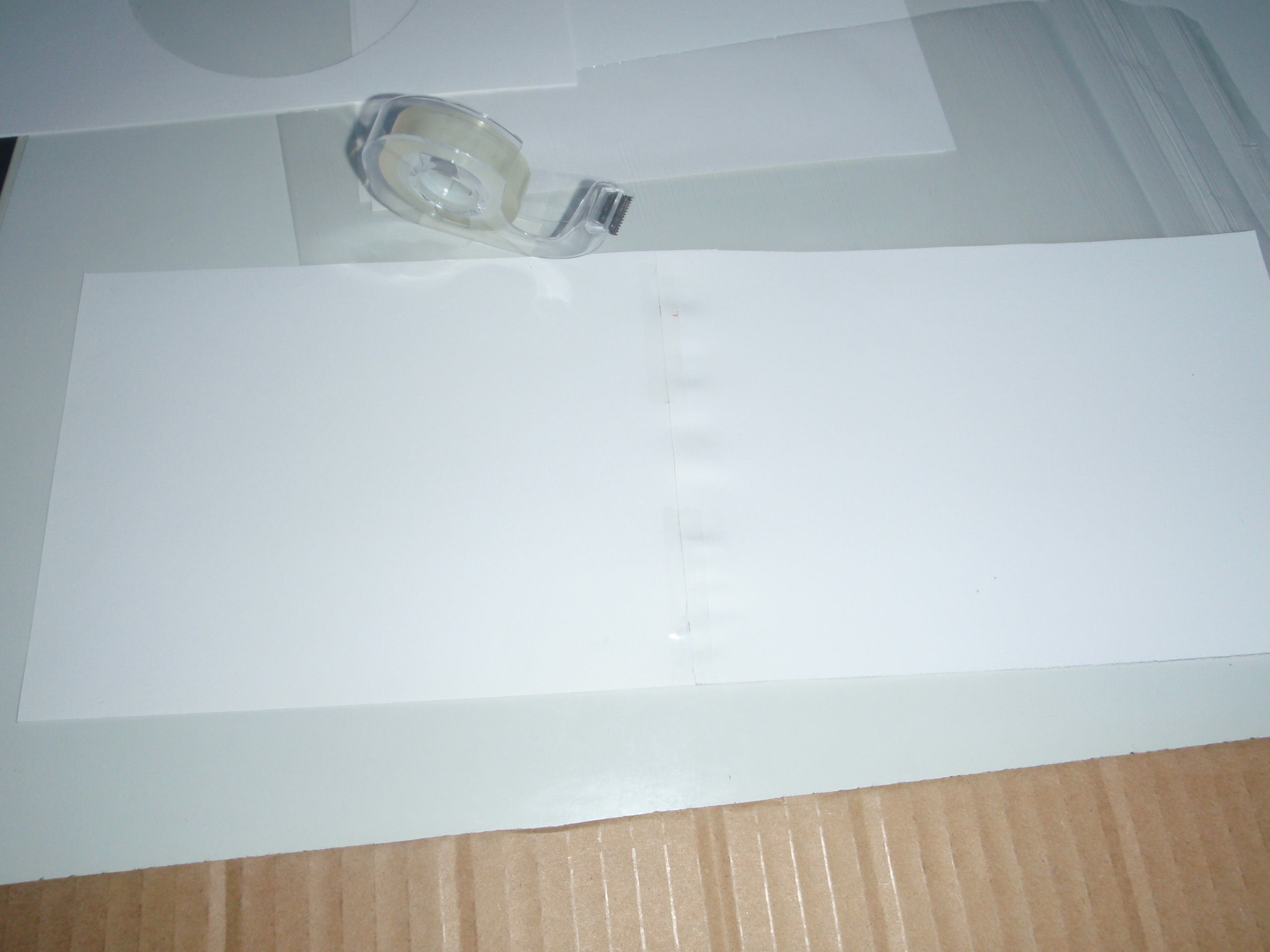

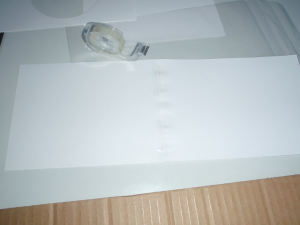

Kuva 3. Suodinta varten tehtävän pahviputken tekeminen kartongista.

Vaihe 4

Teippaa kartonginpala putkeksi kuten kuvasta 4 käy ilmi.

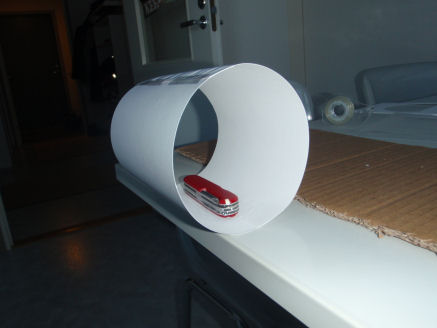

Kuva 4. Pahviputken teippaaminen kiinni.

Vaihe 5

Leikkaa putken toiseen päähän siivekkeitä, kuten kuvasta 5 käy ilmi. Siivekkeiden vaakasuuntaisen sivun pituus on noin 2–3 cm ja pystysivu noin 1–2 cm.

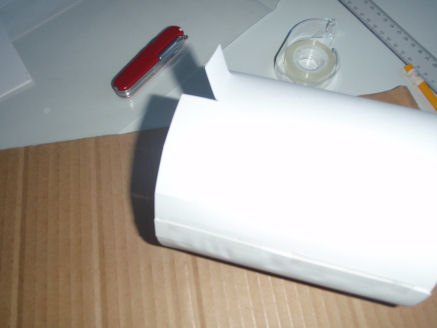

Kuva 5. Siivekkeiden leikkaaminen pahviputken toiseen päähän.

Vaihe 6

Kiinnitä siivekkeiksi leikattu pahviputken pää toiseen reiälliseen kartonginpalaan, jotka teit ensimmäisessä vaiheessa. Kiinnittämisen voi tehdä liiman ja teipin avulla.

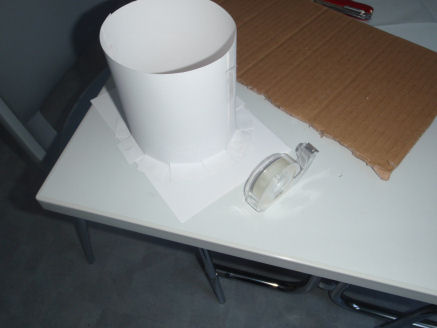

Kuva 6. Pahviputken kiinnittäminen reiälliseen kartonginpalaan.

Vaihe 7

Leikkaa sopivankokoinen pala suodinkalvoa. Aseta kalvo varovasti suodinkehikon päälle kuvan 7 osoittamalla tavalla. Suodinkalvon pitäisi tässä vaiheessa levätä kehikon päällä mahdollisimman suorana, sileänä ja rypyttömänä.

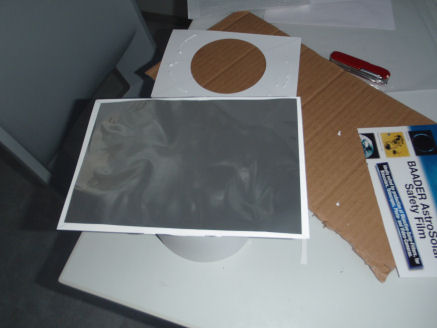

Kuva 7. Suodinkalvon asettaminen kahden reiällisen kartonginpalan väliin.

Vaihe 8

Liimaa toinen reiällinen kartonginpala suodinkalvon päälle kuvan 8 osoittamalla tavalla. Teippaa reunat kiinni. Kun reunat on teipattu ja liima kuivunut, on aurinkosuodin valmis käyttöön!

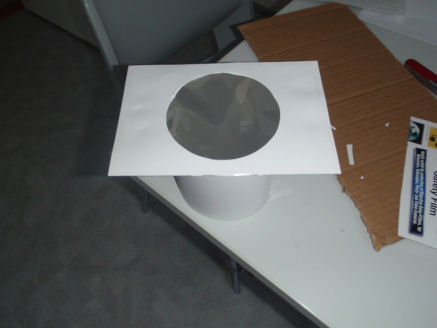

Kuva 8. Aurinkosuodin on valmis!

Vaihe 9

Aseta valmis aurinkosuodin havaintovälineesi objektiivipäähän kuvan 9 osoittamalla tavalla. Aurinkosuodin on nyt valmis, ja ei muuta kuin aurinkoa havaitsemaan!

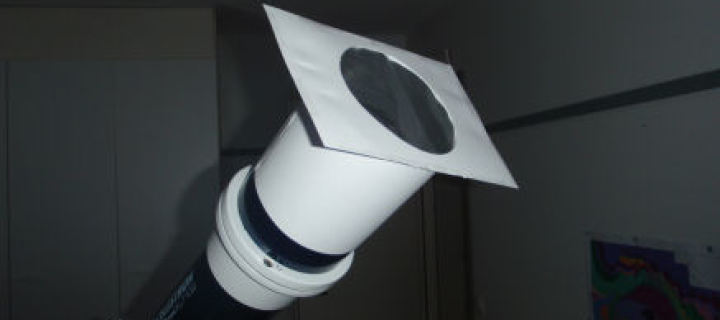

Kuva 9. Aurinkosuodin kaukoputken objektiivipäässä. Nyt auringon katselu kaukoputkella on turvallista!
